성남시 수진동 화장실 비데 콘센트 배선전기공사 및 누전점검 시공사례

성남시 수정구 수진동의 다세대주택·빌라 및 아파트 현장에서 진행된 화장실 비데 콘센트 신설 배선공사 및 누전 정밀점검 시공사례입니다.

수진동 일대의 노후 주택은 화장실 내부에 콘센트가 아예 없거나, 습기로 인해 미세 누전이 발생해 차단기가 떨어지는 현상이 자주 발생합니다. 습기가 많은 욕실 환경에서 안전하게 비데 전원을 확보하고 누전을 해결하는 단계별 전기공사 시공 절차와 관리 지침을 정리해 드립니다.

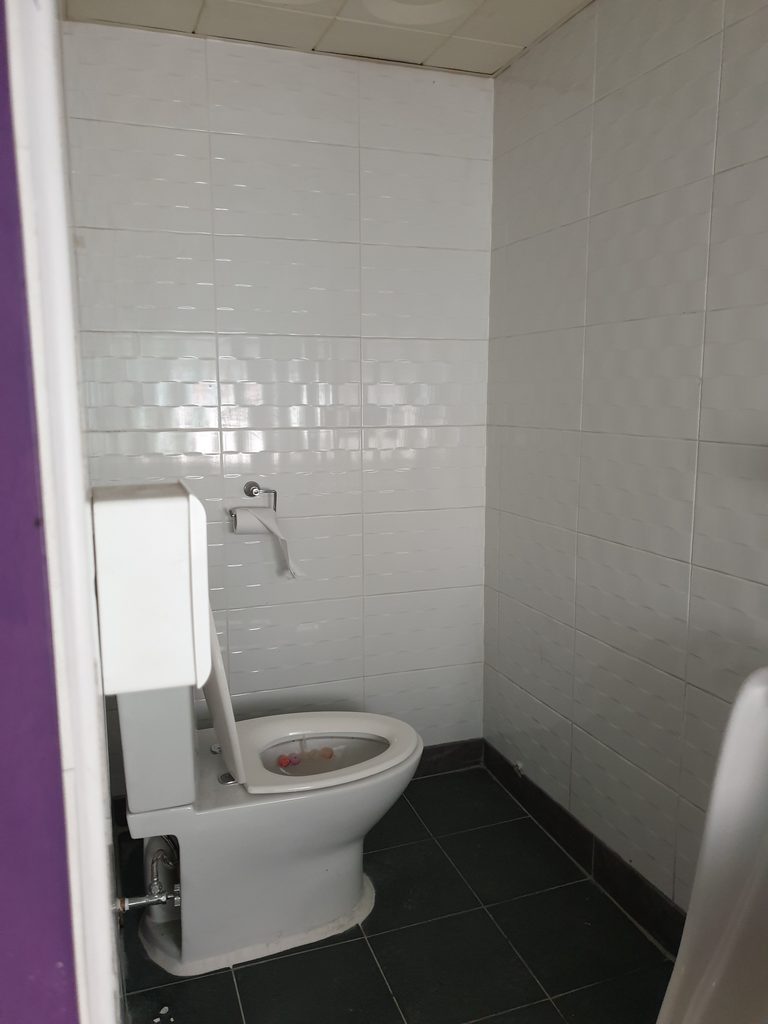

1. 수진동 현장 주요 문제점 및 시공 전 상태

수진동 현장 방문 진단 시 확인된 전기공사 시공 대상 주요 문제점입니다.

• 화장실 내 콘센트 부재: 변기 주변에 전원 콘센트가 없어 길게 멀티탭을 연결해 사용 중이었으며, 물에 노출되어 감전 위험이 높아 매립 배선공사가 시급한 상태였습니다.
• 조명 배선과의 혼용 및 접지선 미비: 기존 욕실 조명 회로에서 임시로 전선을 따서 사용하는 바람에 고감도 누전차단기가 작동하지 않거나 접지(Earth)가 누락되어 전기공사를 통한 규격 배선 재설계가 필요했습니다.
• 미세 누전 및 절연 수치 저하: 욕실 벽체 내부 매립 전선관으로 샤워 수분 및 결로가 침투하여 절연저항 수치가 기준치 아래로 떨어져 있어 배선 철거 및 재입선 공사가 요구되었습니다.

2. 임시 릴선 사용 vs 전문 매립 전기공사 시공 비교

임시방편 조치와 전문 전기공사 면허업체의 체계적인 매립 공사 시공 간의 차이점입니다.

구분	위험한 임시 멀티탭/릴선 사용	정식 전기공사 면허업체 매립 시공
안전성	샤워 시 물튀김으로 인한 감전·숏트 위험	방우 커버(IPX4 이상) 및 접지선 완비로 감전 차단
배선 공사 방식	문틈 노출 배선으로 피복 손상 유발	천장/벽체 매립 전선관을 통한 깔끔한 노출 없는 시공
차단기 공사	일반 차단기 혼용 시 감전 보호 불가	인체감전보호형 고감도 누전차단기(15mA) 적용 시공
사후 보증	사고 발생 시 법적·기술적 보상 불가	시공 내역이 명시된 서면 하자보증서 필수 발급

3. 화장실 비데 콘센트 배선공사 및 누전수리 단계별 정석 시공 절차

한국전기설비규정(KEC)과 안전 시공 지침을 준수하여 1단계부터 5단계까지 차례대로 진행된 전문 전기공사 시공 프로세스입니다.

1.메인 전원 차단 및 디지털 절연저항 스캔:1단계: 안전 확보 및 절연 수치 계측 시공.

전기공사의 안전을 위해 분전반 메인 차단기를 내린 뒤, 디지털 절연저항계(메거)로 화장실 회로의 절연 수치($M\Omega$)를 계측하여 기존 배선의 누전 여부를 정밀 측정하는 시공 준비 단계를 거칩니다.

2.욕실 천장점검구 활용 매립 전선관 경로 확보:2단계: 타일 손상 없는 경로 연장 시공.

타일을 파쇄하지 않고 욕실 천장 돔/점검구를 활용하여 전등 및 스위치 회로에서 변기 측면 벽체까지 매립 전선관(CD관) 경로를 안전하게 연장 구획하는 매립 공사를 시공합니다.

3.KEC 규격 KS 난연선 및 접지선 입선 공사:3단계: 규격 자재 입선 및 접지 보강 시공.

수분에 강한 KS 규격 난연 전선과 감전 예방을 위한 **접지선(녹색)**을 함께 매립관 내부로 입선하여 비데 전용 독립 회로를 구축하는 배선 공사를 진행합니다.

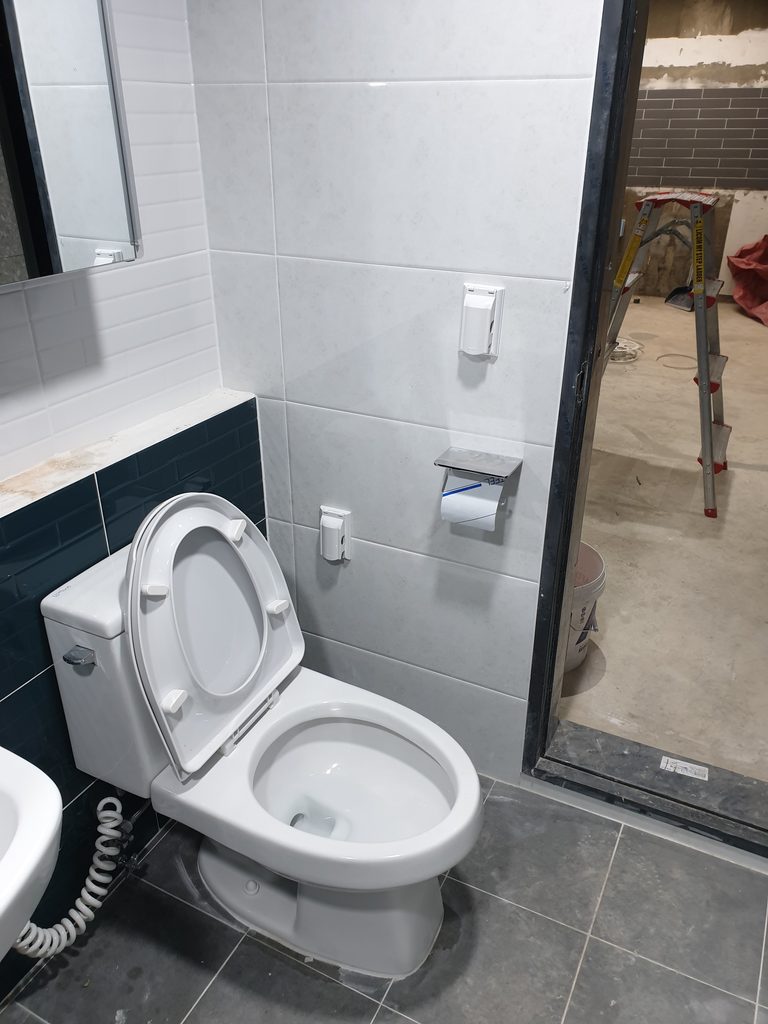

4.욕실 전용 방우 커버 콘센트 및 고감도 차단기 설치:4단계: 방수 마감 및 차단기 교체 시공.

물방울 침투를 원천 차단하는 방우 덮개형 콘센트를 실리콘 방수 마감과 함께 체결하고, 분전반 내 화장실 회로를 15mA 고감도 누전차단기로 전면 교체 시공합니다.

5.복구 통전 테스트 및 서면 하자보증서 발급:5단계: 최종 안전 검증 및 보증서 전달.

비데 정상 가동 여부, 접지 저항 및 최종 절연 수치를 종합 점검하는 시공 마무리를 진행한 후, 공사 내역과 보증 기간이 적힌 서면 하자보증서를 교부합니다.

4. 정식 전기공사 면허업체를 통해 시공해야 하는 3가지 핵심 이점

화장실 전기공사는 기술 면허를 보유한 정식 시공 업체를 통해 진행하셔야 확실한 이점을 확보할 수 있습니다.

• 습기 구역 KEC 법적 표준 준수 시공: 욕실용 인체감전보호형 차단기와 규격 난연선 사용 공사로 습기 노출에 따른 전기 화재 및 감전 사고를 원천 차단합니다.
• 디지털 정밀 장비를 통한 근본 원인 해결 시공: 단순 원상복구가 아닌 절연저항계 스캔으로 벽체 속 숨은 누전 구간까지 명확하게 찾아내어 재발 없는 정비 공사를 실시합니다.
• 서면 하자보증서 교부로 공사 사후 관리 보장: 전기공사 완료 후 정식 서면 하자보증서를 발급하여 향후 동종 결함 발생 시 무상 A/S를 확실하게 보장받을 수 있습니다.

5. 자주 묻는 질문 (FAQ)

Q1. 화장실 타일을 깨지 않고도 콘센트 배선공사 시공이 가능한가요?

A1. 네, 가능합니다. 욕실 천장 점검구와 기존 전등·스위치 배관을 활용하는 기술적 시공을 거치면 타일을 파쇄하지 않고도 깔끔하게 매립 배선을 연장하여 콘센트를 신설 시공할 수 있습니다.

Q2. 비데 콘센트 공사 설치 후 차단기가 내려간다면 원인이 무엇인가요?

A2. 비데 자체의 내부 누전이거나, 신설 시공된 콘센트 부위에 샤워 수분이 직접 유입되어 발생한 현상일 수 있습니다. 정밀 계측기로 기기 누전과 공사 배선 누전을 1:1로 분리 점검해야 합니다.

Q3. 전기공사 시공 완료 후 서면 하자보증서를 받아서 보관해야 하는 이유는 무엇인가요?

A3. 욕실은 물을 상시 사용하는 공간이므로 공사 완료 후의 사후 관리가 매우 중요합니다. 정식 면허업체의 서면 하자보증서가 구비되어 있어야 추후 발생할 수 있는 이상 현상에 대해 신속하고 명확한 무상 A/S 공사 조치를 받을 수 있습니다.

[결론]

성남시 수진동 주택 및 빌라의 화장실 비데 콘센트 공사는 단순 연결이 아닌 방수·접지·누전차단 삼박자를 갖춘 전문 전기공사 시공이 필수적입니다. 화장실 전기 사용에 불편함이 있거나 누전 징후가 보인다면 방치하지 마시고, 단계별 정석 시공 절차를 준수하고 서면 하자보증서를 교부하는 정식 전기공사 면허업체에 진단과 시공을 맡기시기 바랍니다.
